智管MES电子行业应用方案


一、行业特点

生产特点:流水线作业,自动化程度逐渐提高,贴片、回流焊、插件、波峰焊、AOI\ICT\FCT检测基本都已经实现自动化作业,仅个别散件需要手插及后焊完成。

信息化现状:基本都已推行ERP信息化管理,对业务流程、进销存\财务数据均由ERP系统辅助管理,但是生产过程管理、物料先进先出管理、作业防错防呆等精细化管理仅有个别前卫企业推行。

二、行业方案综述

1.在有自动化检测设备的地方设置联机采集点,实现自动化采集,及时统计生产进度,反应品质状况。例如波峰焊、回流焊后的AOI,执锡后的ICT、烧程序后的FCT;

2.SMT、AI对站位、上料进行管理,防错防呆;

3.流水线工位设置显示屏,用电子作业指导书替代纸质作业指导书,实现快速换线,并保证作业指导书的一致性、准确性;

4.产线品质检验点设置报不良及维修工位,准确及时反应不良状况及处理结果;

5.包装工位设置装箱规则,自动打印箱标签,通过扫码完成成品入库、出库;

6.材料采用条码管理,启用批次,实现先进先出、防错料、品质追溯等。

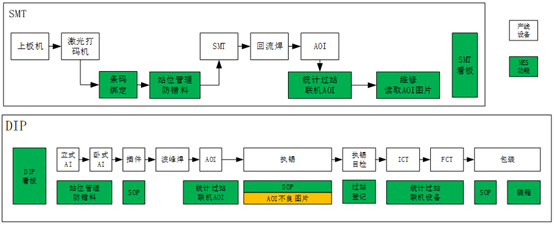

三、功能规划


四、生产过程管理

通过扫描枪、PDA、自动扫描头、RFID、设备连机等多种采集方式扫码完成实时报工,实时掌握生产进度和异常。

 支持现场数据看板和远程监控

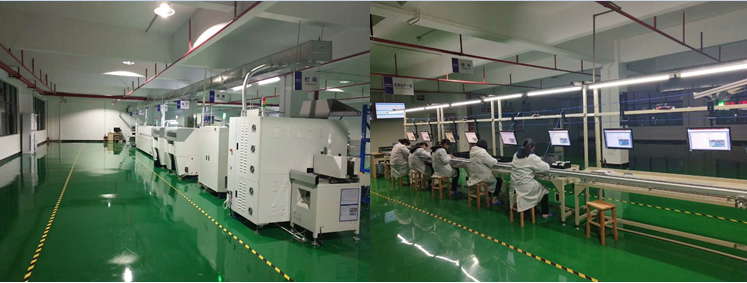

五、数据采集

电子制造业自动化程度越来越高,通过设备联机,既能实现数据实时统计,又大大节省人工,准确率、效率都大大提升。

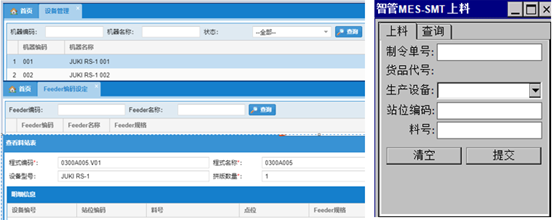

六、防错料

物料/库位/工单/站位/Feeder管理,发料和上料过程防呆、防错

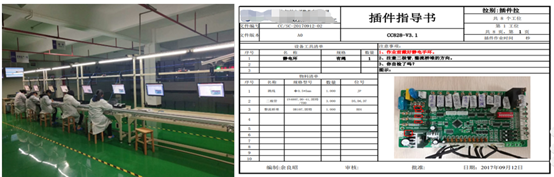

七、作业指导书

借助计算机技术,实现SOP文件的数据化,达到节约纸张、易于发放与检索、快速换线

所有的文件均存放在数据库中,进行统一存储,集中管理

当需要变更时,仅需要在服务器上进行相应变更,各站点即会变化,同时确保所用站点显示的SOP的唯一性

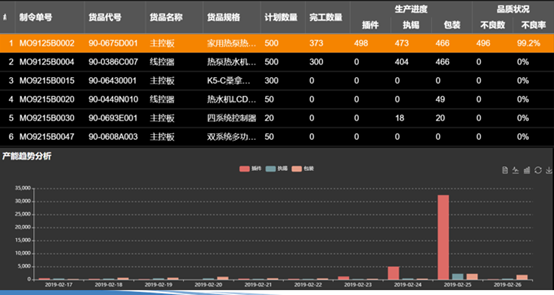

七、看板管理

通过看板,作业人员可以知道当天的任务,为生产的前期准备提供了信息

通过看板,管理人员可以及时了解生产动态:任务的投入、产出等情况、生产的进度、品质的动态等等
